【前言】受國際形勢的影響，2022年石油能源價格節節攀升。與此同時，我國承諾2030年前二氧化碳排放達到峰值，2060年前努力實現碳中和。在綜合因素的推動下，新能源汽車成為未來汽車主流。鑒于大環境的發展，新能源汽車的基礎配套設施——充電樁市場也成為了各大企業關注的重點。
2022年中國經濟網8月3日最新數據：國家能源局召開2022年三季度網上新聞發布會。據介紹，1-6月全國新增130萬臺充電樁，是去年同期的3.8倍。當下，市面上充電產品類型主要分為兩類：液冷充電產品和風冷充電產品，主要區別在于產品采用的不同散熱方式。
今天小編和大家一起來探究一下充電樁的風冷和液冷的區別和優劣，讓你在“充電樁冷卻方案”設計路上少走彎路。
散熱是充電樁建設必須解決的難題
相比于其他電源，充電樁的系統散熱量要大的多，對系統熱設計要求極為嚴格。
直流充電樁的功率范圍在30KW、60KW和120KW，目前最高可到500-600KW。效率普遍在95%左右，那么其中5%就轉化為熱損耗，其熱損耗將是1.5KW、3KW和6KW。對于戶外設備，這些熱量必然要排出設備之外，否則將會加速設備的老化，同時需要做好防水防塵的處理，以防出現電子設備短路和信號紊亂的情況。
為了直觀地讓大家了解充電樁在正常工作時產生的熱值，我們以功率為60KW充電樁和通信電源柜做對比：目前行業主流模塊效率標稱95%，以60KW系統為例，僅模塊散熱量就達到60*0.05*1000=3000W，這意味著充電樁在充電過程中，產生的熱量是同等體積條件下通信戶外機柜散出熱量的3倍。由此可以看出充電樁在充電過程中產生熱量之大，若不及時散出，會造成極大地安全事故，因此，散熱問題是充電樁系統推廣建設必須解決的難題之一!
風冷和液冷是市場主流散熱方式
目前，充電樁的主流散熱方式主要包括直通風強制冷卻、液冷和熱管的散熱（整機封閉，采用風冷模塊）方式。直通風是當下國內充電模塊的主流散熱方式，但正在往液冷轉型。而液冷散熱在北美和歐洲市場已經大量應用，成為業態主流。
根據風冷和水冷的不同設計，小編做了一份簡單的優劣對比表格，可更直觀地對比兩種散熱方式的優缺點。
|
對比項目 |
風冷 |
液冷 |
|
適用范圍 |
多用30kW以下充電模塊 |
適用30kW以上充電模塊 |
|
優劣對比 |
成本低，安裝簡便，能耗較少；故障率高，后期運營維護成本高，使用壽命3-5年 |
故障率低，后期運營維護成本低，使用壽命5-10年 |
|
通過外部空氣強制散熱的風冷充電產品極易受到鹽霧、腐蝕性氣體影響，風道內粉塵堆積，勢必影響散熱、模塊長時間穩定運行，帶來降額或損壞，充電設備硬件故障中，一半以上是充電模塊故障，部分場站充電模塊故障率高達10%以上，主要就是環境腐蝕和濕塵導致。 |
液冷散熱，在系統上增加了液冷環路，冷卻單元可以與模塊風道分離，關聯性較弱，不必跟著模塊安裝位置走，提供了更高的防護，有助于降低因鹽霧、灰塵、綿絮、氣候等環境因素影響而產生故障造成的經濟損失；同時減少了人工定期給模塊檢修、除塵的時間，降低維護成本。 |

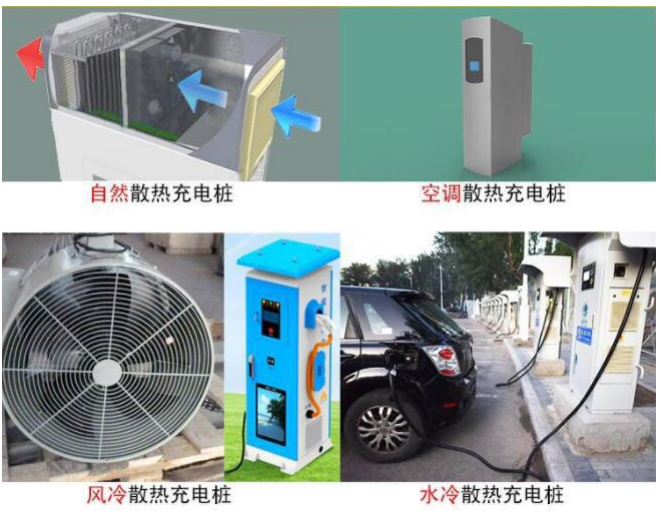

從圖中，我們了解到風冷散熱主要是通過外部空氣強制散熱，這種形式導致戶外灰塵易進入柜內污染精密元器件。若發熱體散熱不強，熱量易積聚在發熱體內，即使外界散熱力度再大，效果都有限。目前也有公司采用封閉式冷熱隔離風道技術來規避上述缺點，并已應用到實際的充電樁中。
突破局限，液冷散熱綜合成本更低
對于充電運營商來說，充電樁是他們用來賺錢的生產工具，除了運營收入外，產品質量、使用壽命、售后維護成本等都是影響最終收益的重要因素，運營商要做的就是在其生命周期內挖掘最大經濟價值，因此一次性的購置成本已經不再是運營商考慮的首要問題，使用壽命、后期運營維護成本成為運營商綜合考慮的重點方面。
相較風冷充電產品的局限性，液冷充電產品逐漸登上舞臺并占據充電市場重要一席。
那么北美和歐洲市場已經大量應用的充電模塊液冷散熱又有哪些特性？從設備全生命周期看，液冷模塊無疑綜合成本更低。相較于風冷散熱，液冷散熱擁有更強的散熱能力、更高的效能、更低的功耗和更強的輸出電壓。
散熱能力：模塊器件降溫相較強制風冷模塊低10~20℃。
效能：最高效率＞96%，綜合效率＞93%。如一個30kW的模塊按年使用300天，每天20%的利用率，每提高一個點每年可節約450kWh電量，降低運營成本（OPEX）。
功耗：待機功耗小于10W。
輸出電壓：模塊輸出電壓可達1000V，更符合超級充的建設布局趨勢。

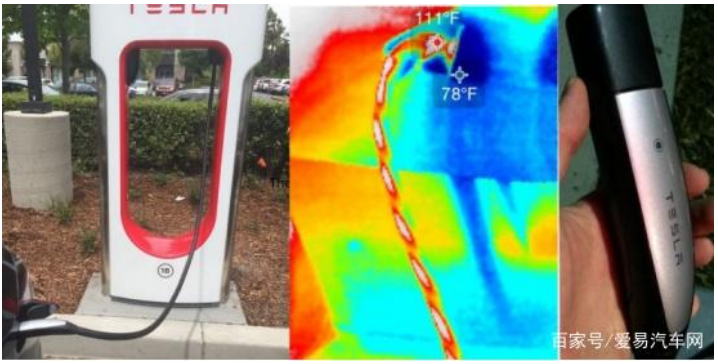

以特斯拉Supercharger V3采用液冷電纜為例，其冷卻劑泵位于白色SC檔位的底座。外觀與上一代外觀基本一致，唯一不同之處在于充電電纜看起來更細了，并實現了更高的充電效率，具體數據為：功率轉換效率（V3為96％，V2為92％）和更低的成本。總交流輸入為438kVA，526A，最大可支持250kW的輸出功率。任何額外的功率可以在機柜之間共享。站點主控制器為4G LTE，用于檢測汽車的消耗功率和計費。
多浦樂高品質液冷水泵獲多家巨頭青睞
目前，液冷散熱已成為歐美充電市場的主流，國內充電模塊也一直在潛心研發向液冷散熱轉型。液冷散熱充電樁勢必成為新能源電動汽車充電方案最可靠的選擇。
要使充電樁冷卻效果達到最佳，高品質液冷水泵的選擇也非常重要。多浦樂充電樁冷卻水泵擁有30000小時長壽命，免維護，零維修，支持儲存溫度-40~80度、使用溫度-30~50度、介質溫度-30~90度的工況，從而為新能源電動汽車提供穩定可靠的充電方案。同時還具有智能控制功能，可實現5V/PWM調速、 FG轉速信號反饋等功能，可定制空轉、缺水、堵轉、過流、反接、過壓六大保護功能。
憑借穩定的性能、豐富的產品選擇，多浦樂充電樁冷卻水泵吸引了充電樁行業的廣泛關注，并成功與多家巨頭企業達成戰略合作關系，如TOPSFLO TL-B10四線智能控制水泵成功配套于德國名企、國內上市企業項目，TOPSFLO TA60智能控制款已運用于澳大利亞名企及國內名企產品。還有多款冷卻水泵受到眾多充電樁生產企業青睞。歡迎更多充電樁客戶前來洽談，多浦樂工程師將為您推薦最合適的冷卻水泵方案。
